一、导轨式单相预付费电能表概述
DDSY6607型系列导轨式单相预付费电能表采用屏蔽式、密封型结构，用单片微控制器进行数据采集，处理和保存。具有良好的抗电磁干扰，低功耗，高准确度了，高过载，长寿命。安全符合GB/T17215-2002、GB/T18460.3-2001和DL/T645-1997标准中对电子式单相预付费电度表的全部技术要求。
主要特点：应用计算机管理，先购电后用电；能根据用户要求提供限负荷控制，一表一卡(一表多卡)，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动告JING用户购电、过载；电量为零时，自动拉闸断电；具有一定的防窃电软件设计等等。
二、导轨式单相预付费电能表规格和主要技术参数
2.1规格
型 号
规 格
DDSY6607
准确度等级
1.0级，2.0级
额定电压
220伏
标定电流
5（30）A、10(40)A、15(60)A、20(80)A
电表常数
见铭牌标注

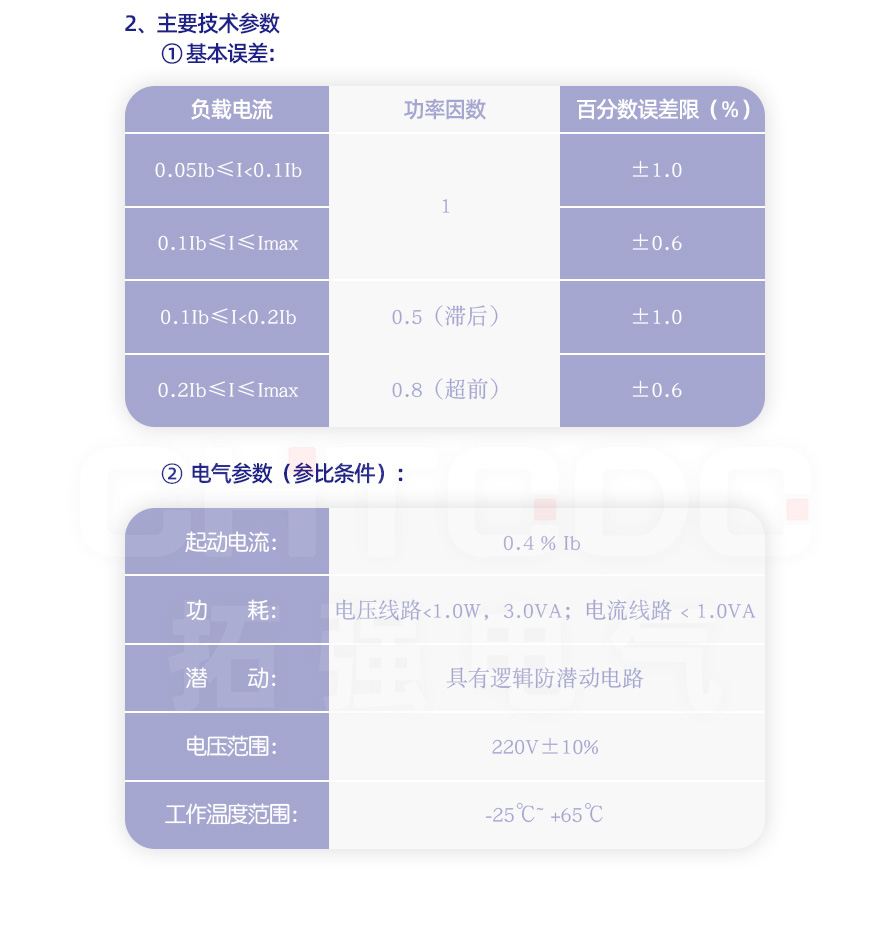

2.2基本误差：
负载电流
功率因素
基本误差（%）
1.0级
2.0级
0.05Ib
1.0
±1.5
±2.5
0.1— Imax
±1.0
±2.0
0.1Ib
0.5（滞后）
0.8（超前）
0.2Ib— Imax
Ib为额定电流 Imax 为最大电流
2.3 准确度等级：1级、2级。
2.4 参比频率：50Hz、60Hz。
2.5 准确度长期工作不需调校。
2.6 环境条件：
基本工作温度：-20℃～+55℃
极限工作温度：-25℃～+60℃
相对湿度：≤85%
周围空气中不应有腐蚀性气体，避免尘砂、盐雾、凝露等。
三、结构和工作原理
电度表电能计量部分采用超大规模专用计量芯片控制和管理部分采用强力抗干扰、超低功耗微处理(CPU)。
3.1 电能计量部分工作原理
电能计量部分由电压分压器取得电压采样，通过高稳定度分流器进行电流采样，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
3.2 数据处理和控制部分工作原理
电能计量脉冲经光电耦合器送CPU处理，运算后进行存储。由计算机售电管理系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号等。
四、安装与使用
4.1 电度表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
4.2 电度表应垂直安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，高度约1.8m左右。
4.3 按接线图接线，拧紧接线螺钉。(建议：和电表连接部分导线进行镀锡处理。)
4.4 开户前，必须用清零卡将电表清零恢复到初始状态
（----），再将IC卡插在读写器上面，同时操作计算机，将用户代码，预购电量，限定功率等加密写入IC卡，制作开户卡。
4.5 售电时，将IC卡放插在读写器上，同时操作计算机，将用户代码，预购电量，限定功率等加密写入IC卡，生成购电卡。
4.6 使用时，将IC卡插在电度表面牌标置插卡处，如是有效卡，则电表自动将数据读入表内，数据的读写是个过程、用户必需待看到总剩余电量后才能安全离开。过程中屏幕将显示本次购电量、剩余电量、总使用电量。然后退卡，妥善保存IC卡。
4.7 电表的最大储蓄电量为999999.9度，显示最大值为999999.9度，当购电量与表内剩余电量超过99999.99度时，将显示Err09警告同时IC卡上的剩余电量不被续取而继续保存下次再用。
4.9电表运行过程中，如显示器报警闪烁显示，则警告用户电量过少，需要购电了。
4.9 当用户过载用电时屏幕将显示过载拉阐,并拉闸断电保护三分钟后自动恢复供电,如用户刷卡响应可立即恢复供电。
4.10用户持有的IC卡不能互换，一只电表对应一张IC卡，遗失时应到供电部门(售电处)补卡。
4.11 剩余电量为零时,电度表拉闸断电，此时将IC卡在电度表上插卡一次即可透支供电一次, 透支电量由供电部门设定，同时显示(透支、**-00.0)，**表示供电部门设定该用户有效透支的电量，最大电量为99KW.h。-00.0为用户实际透支用电量。用户应立即购电，再次剩余为零时就不能供电了。
